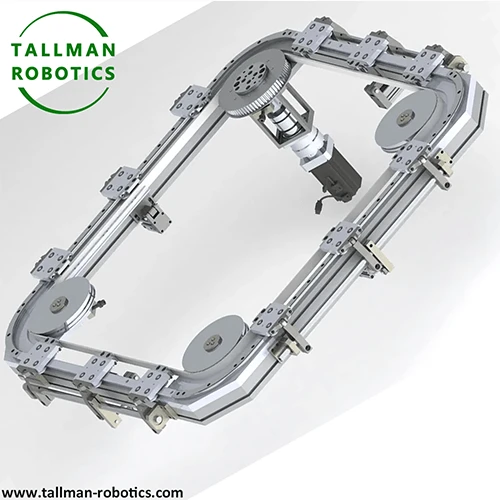

સર્ક્યુલર કન્વેયર મોડ્યુલ એ ખાસ ડિઝાઇન કરેલ યાંત્રિક ઘટક અથવા સિસ્ટમ છે જેનો ઉપયોગ મુખ્યત્વે ઔદ્યોગિક ઓટોમેશન, ઉત્પાદન અથવા લોજિસ્ટિક્સ પ્રક્રિયાઓમાં સામગ્રી, ઉત્પાદનો અથવા ઘટકોના સતત પરિપત્ર, ચાપ-આકારના પરિવહનને પ્રાપ્ત કરવા માટે થાય છે.
સર્કુલર કન્વેયર મોડ્યુલ એ મોડ્યુલર ડિઝાઇન કરેલ પરિપત્ર સામગ્રી પરિવહન પ્રણાલી છે જે પ્રોગ્રામેબલ ક્લોઝ્ડ-લૂપ ટ્રેક દ્વારા સતત પરિભ્રમણ, ચોક્કસ સ્થિતિ અને આઇટમ્સની પ્રક્રિયા એકીકરણ પ્રાપ્ત કરે છે. તે લવચીક ઉત્પાદન રેખાઓ અને સ્વચાલિત લોજિસ્ટિક્સ સિસ્ટમ્સનું મુખ્ય ઘટક છે.
પરિપત્ર કન્વેયર મોડ્યુલની રચના અને રચનાના ઘટકો શું છે?
|
ઘટક |
કાર્ય વર્ણન |
|

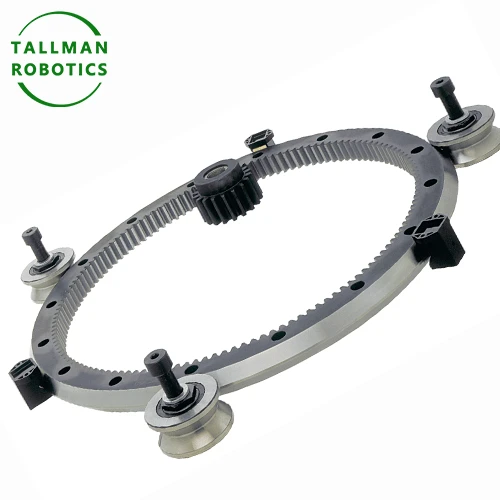

ટ્રેક સિસ્ટમ |
V-shaped/ફ્લેટ બેલ્ટ ગાઇડ ડિઝાઇન સાથે પ્રિસિઝન મશીન્ડ એલ્યુમિનિયમ એલોય/સ્ટેનલેસ સ્ટીલ ગોળાકાર ટ્રેક (વ્યાસ 0.5-10m) |
|
ડ્રાઇવ યુનિટ |
સર્વો મોટર + પ્લેનેટરી ગિયરબોક્સ (સ્થિતિની ચોકસાઈ ± 0.1 મીમી), ડિસ્ટ્રિબ્યુટેડ ડ્રાઈવ અથવા સેન્ટ્રલ ડ્રાઈવને સપોર્ટ કરે છે |
|
કસ્ટમાઇઝ્ડ ફિક્સર |
વાહન સિસ્ટમો માટેની ટ્રે, પ્રમાણભૂત તરીકે RFID રેકગ્નિશન મોડ્યુલ્સ (ISO 15693 સ્ટાન્ડર્ડ સાથે સુસંગત)થી સજ્જ |
|
નિયંત્રણ સિસ્ટમ |
EtherCAT/PROFINET બસને સપોર્ટ કરે છે, PLC અને ગતિ નિયંત્રણ અલ્ગોરિધમ્સને એકીકૃત કરે છે |
|
વિભાજન મિકેનિઝમ |
કેમ ઇન્ડેક્સર અથવા ડાયરેક્ટ ડ્રાઇવ (ડીડી મોટર), વર્કસ્ટેશન પોઝિશનિંગ ચોકસાઈ ± 0.05 ડિગ્રી |
|
સલામતી સુરક્ષા |
ગ્રેટિંગ + ઇમરજન્સી સ્ટોપ બટન (PLd લેવલ સેફ્ટી લેવલ), IP54 પ્રોટેક્શન |
પરિપત્ર કન્વેયર મોડ્યુલના મુખ્ય પ્રદર્શન પરિમાણો શું છે?
|
પરિમાણ |
આર્થિક |
ઉચ્ચ-પ્રદર્શન |
પરીક્ષણ ધોરણ |
|
મહત્તમ રેખીય વેગ |
1.2 m/s |
3.5 m/s |
ISO 18684 |
|
પોઝિશનિંગ ચોકસાઈ |
± 0.5 મીમી |
± 0.1 મીમી |
વીડીએમએ 2698 |
|
મહત્તમ લોડ |
15 કિગ્રા/વર્કસ્ટેશન |
50 કિગ્રા/વર્કસ્ટેશન |
ISO 12100 |
|
પ્રવેગક |
0.5 m/s ² |
2.5 m/s ² |
ANSI B20.1 |
|
અવાજ સ્તર |
70 dB (A) કરતાં ઓછું અથવા તેની બરાબર |
55 dB (A) કરતાં ઓછું અથવા તેની બરાબર |
ISO 4871 |
|
પુનરાવર્તિત સ્થિતિની ચોકસાઈ |
± 0.2 મીમી |
± 0.05 મીમી |
દિન 862 |
પરિપત્ર કન્વેયર મોડ્યુલ મોડ્યુલર ડિઝાઇન, ઉચ્ચ-ચોકસાઇ ગતિ નિયંત્રણ અને બુદ્ધિશાળી સંકલન દ્વારા પરંપરાગત કન્વેયર સિસ્ટમ્સને લવચીક ઉત્પાદન કોરોમાં રૂપાંતર પ્રાપ્ત કરે છે. તેનું મુખ્ય મૂલ્ય આ રીતે રહેલું છે, સ્પેસ ઓપ્ટિમાઇઝેશન: પરિપત્ર લેઆઉટ 30% ફ્લોર સ્પેસ બચાવે છે; પ્રક્રિયા સંકલન: વેલ્ડીંગ/પરીક્ષણ/એસેમ્બલી જેવા મલ્ટી પ્રોસેસ ઈન્ટીગ્રેશનને સપોર્ટ કરે છે; ઝડપી ફેરફાર: ઉત્પાદન સ્વિચિંગ સમય<5 minutes.
અહીં આ પૃષ્ઠમાં, અમે શ્રેણી પરિપત્ર કન્વેયર લાઇન્સ રજૂ કરીએ છીએ, તમે નીચે પ્રમાણે શ્રેણીઓ, ઉત્પાદન ચિત્રો, પરીક્ષણના વિડિઓઝ જોશો:
|

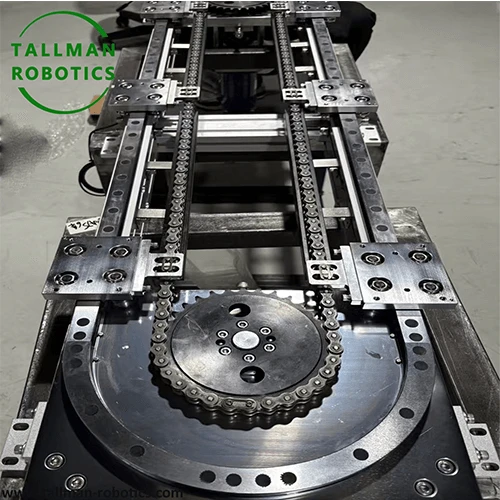

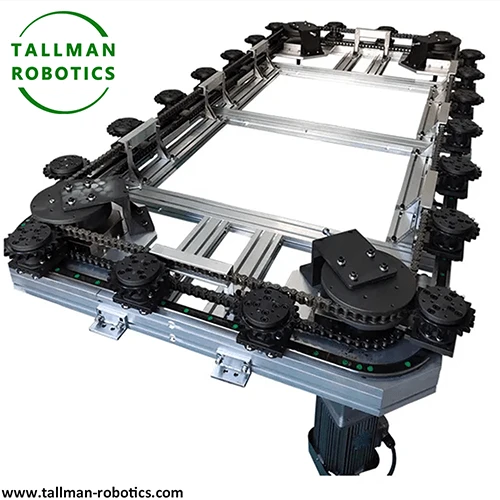

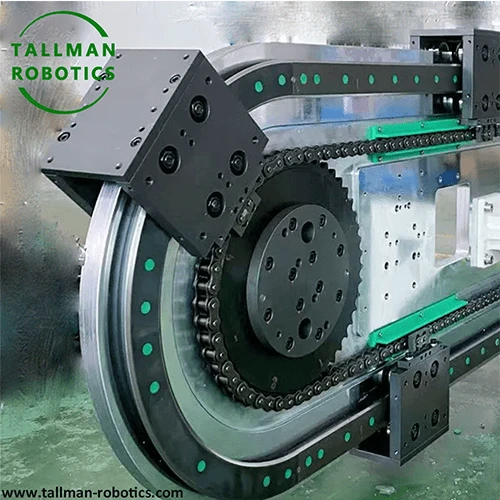

ચેઇન ડ્રાઇવ પરિપત્ર કન્વેયર |
|
|
|
|
બેલ્ટ ડ્રાઇવ પરિપત્ર કન્વેયર |
|
|
|
|
લંબચોરસ પરિપત્ર કન્વેયર |
|
|
|
|

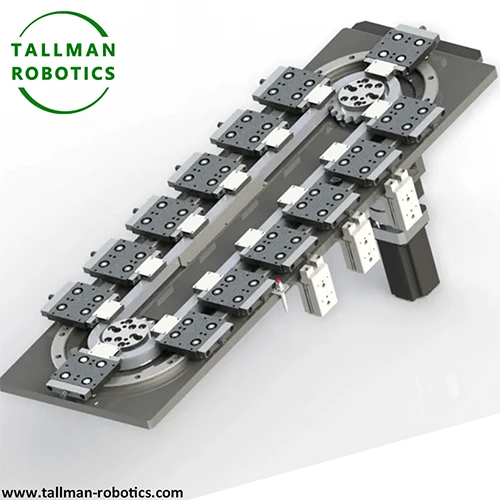

અંડાકાર પરિપત્ર કન્વેયર |
|
|
|
|
વર્ટિકલ પરિપત્ર કન્વેયર |
|
|
|
|

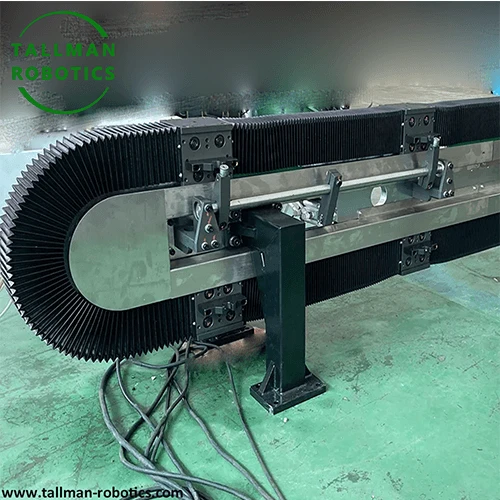

ડસ્ટ પ્રૂફ પરિપત્ર કન્વેયર |
|
|
|
|
IP65 વોટરપ્રૂફ પરિપત્ર કન્વેયર |
|
|
|
|

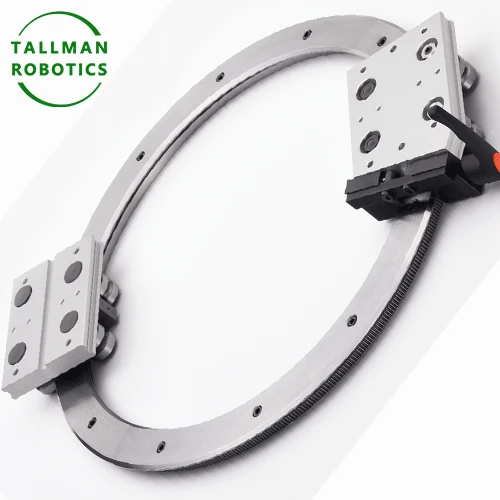

રીંગ પરિપત્ર કન્વેયર સિસ્ટમ |
|
|
|
વધુમાં વધુ પ્રોજેક્ટ જોવા અથવા યુટ્યુબ દ્વારા અમારી વિડિયો ગેલેરીની મુલાકાત લેવા માટે તમારું સ્વાગત છે: https://www.youtube.com/@tallmanrobotics
પરિપત્ર કન્વેયર સિસ્ટમ્સ માટે પેકિંગ અને ડિલિવરી:
પરિપત્ર કન્વેયર મોડ્યુલની મુખ્ય વિશેષતાઓ શું છે?
|
વક્ર પાથ ડિઝાઇન |
સીધા પરિવહન માટે રેખીય કન્વેયરથી વિપરીત, ગોળાકાર કન્વેયર મોડ્યુલનું માળખું ખાસ કરીને વક્ર, અર્ધ-ગોળાકાર અથવા ગોળાકાર પાથ માટે રચાયેલ છે, જે સીમલેસ મટિરિયલ ટર્નિંગ, ગોળાકાર પ્રવાહ અથવા ગોળાકાર એસેમ્બલી પ્રક્રિયાઓને સક્ષમ કરે છે. |
|
મોડ્યુલર બાંધકામ |
તે સામાન્ય રીતે પ્રિફેબ્રિકેટેડ મોડ્યુલો (જેમ કે વક્ર કન્વેયર વિભાગો, ડ્રાઇવ એકમો, સપોર્ટ સ્ટ્રક્ચર્સ વગેરે) ના સ્વરૂપમાં અસ્તિત્વમાં છે, જે વૈવિધ્યપૂર્ણ સામગ્રી હેન્ડલિંગ સિસ્ટમ્સ બનાવવા માટે લવચીક રીતે જોડી શકાય છે, વિસ્તૃત કરી શકાય છે અથવા રેખીય કન્વેયર્સ સાથે કનેક્ટ કરી શકાય છે. |
|
વ્યાપકપણે લાગુ પડતી દૃશ્યો |
પુનરાવર્તિત પરિવહનની જરૂર હોય તેવા દૃશ્યો માટે યોગ્ય છે, જેમ કે સ્વયંસંચાલિત એસેમ્બલી સ્ટેશન્સ (એકથી વધુ વર્કસ્ટેશનમાં ભાગોનું પરિવહન), પેકેજિંગ ઉત્પાદન લાઇન (લેબલિંગ અથવા ભરવા માટે ફરતી પ્રોડક્ટ્સ), બફર સ્ટોરેજ વિસ્તારો (પ્રક્રિયાના આગલા પગલાની રાહ જોતી સામગ્રીનું પરિભ્રમણ), વગેરે. |
|
ડ્રાઇવિંગની વિવિધ પદ્ધતિઓ |
લોડ ક્ષમતા, ઝડપની જરૂરિયાતો અને સામગ્રીના પ્રકાર (જેમ કે હળવા ભાગો, ભારે ઘટકો અથવા નાજુક વસ્તુઓ), બેલ્ટ ડ્રાઇવ (સિંક્રોનસ બેલ્ટ, ફ્લેટ બેલ્ટ), ડ્રમ કન્વેયર, ચેઇન ડ્રાઇવ અને મેગ્નેટિક ડ્રાઇવનો ઉપયોગ કરી શકાય છે તેના આધારે. |
તકનીકી દસ્તાવેજીકરણમાં, તેને ડિઝાઇન વિગતો અથવા ઉદ્યોગ સંમેલનોના આધારે "પરિપત્ર સંદેશાવાહક વિભાગ," "આર્ક-આકારના કન્વેઇંગ મોડ્યુલ," અથવા "રોટેટીંગ કન્વેઇંગ મોડ્યુલ" તરીકે પણ ઓળખવામાં આવે છે. ભવિષ્યમાં, સહકારી રોબોટ્સ અને 5G એજ કમ્પ્યુટિંગની લોકપ્રિયતા સાથે, પરિપત્ર કન્વેયર મોડ્યુલ સ્વાયત્ત નિર્ણય લેવાની દિશામાં વિકસિત થશે-, જે બુદ્ધિશાળી ફેક્ટરીઓનું ધમની નેટવર્ક બનશે. પસંદ કરતી વખતે, લોડ સ્પીડ સચોટતા ત્રિકોણ સંબંધને સંતુલિત કરવા પર ધ્યાન કેન્દ્રિત કરવું મહત્વપૂર્ણ છે.
